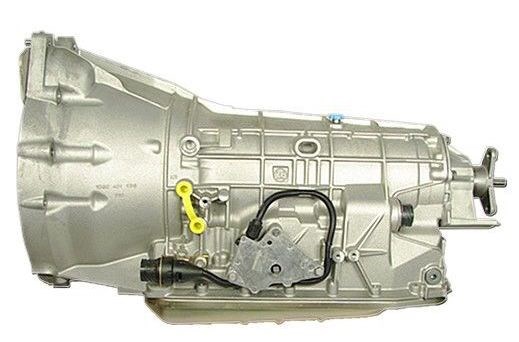

5-ступ. АКПП 5HP19. Общий обзор

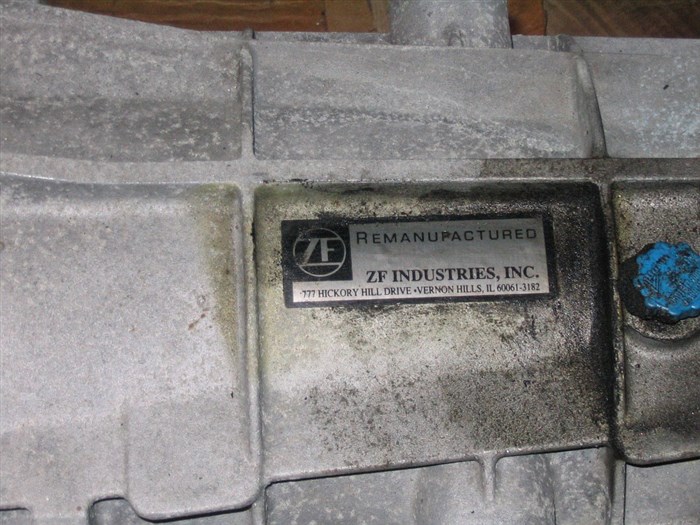

Маркировка коробки для переднеприводных автомобилей концерна VW — 5HP-19FL. Для полноприводных Audi A6 и А4 Quattro и VW Passat B5 выпущена специальная версия 5HP-19FLA.

ZF 5HP19 устанавливалась на автомобили:

Особенности конструкции ZF 5HP19

В коробке спроектированы два планетарных ряда. Гидротрансформатор оснащён механизмом блокировки с 3 передачи для того, чтобы крутящий момент передавался на АКПП без его участия.

В данной трансмиссии есть целая «россыпь» датчиков: датчик входного вала, датчик скорости, датчик выходного вала, датчик температуры.

Важная информация для обслуживания — фильтры у ZF 5HP19 на BMW и Audi отличаются.

Основные неисправности ZF 5HP19

Коробка со временем может перестать реагировать на перемещение селектора АКПП. Причина — позиционер (датчик перемещения), который установлен на корпусе. Позиционер выходит из строя из-за попадания в него грязи и влаги.

На Ауди А4, Ауди A6 и Пассат B5 блок управления находится под обивкой переднего пассажира. Его может легко затопить, если забьётся дренаж.

Регулятор линейного давления — это самый нагруженный клапан в ZF 5HP19, который с годами изнашивается. Давление в нем начинает падать. Коробка начинает пинаться при переключении селектора в положение “драйв”, а также дёргается при переключении с 5 на 4 передачу.

Ресурс фрикционов в условиях пробок мегаполисов обычно заканчивается не ранее, чем к 150-180 тысяч км. пробега. Дальнейшая эксплуатация ведет к тому, что от фрикционов в трансмиссионную жидкость попадает клеевой слой, забивая гидроблок. Чаще остальных меняют фрикционные диски первого пакета «С».

Самый часто заменяемый узел в ZF 5HP19 — крышка масляного насоса с шестернями. Причины его поломки следующие:

перегрев гидротрансформатора;
длительная эксплуатация с провёрнутой втулкой и текущим сальником;
грязное масло от изношенных фрикционов;
наличие стружки в масле;
недостаточный уровень масла в коробке.

Редко, но выходит из строя сепараторная пластина насоса. Проблему зачастую связана с изношенным гидротрансформатором.

В целом, коробка 5HP19 — довольно надёжная. Общий ресурс — от 250 тыс. км. пробега.

Ремонтопригодность — отличная. Гидроблок успешно моется и ремонтируется. Гидротрансформатор ремонтируется. Регулятор линейного давления меняется на новый. Дефицита запчастей не наблюдается.

Диагностика АКПП ZF 5HP19

В рамках первичной диагностики АКПП выполняется компьютерная диагностика, берется проба масла, анализируется симптоматика неисправностей.

Главные результаты первичной диагностики:

— требуется ремонт электрической части АКПП (коса, датчики, коннекторы): да/нет;

— требуется только ремонт гидроблока: да/нет;

— требуется ремонт гидравлической части (гидроблок, гидротрансформатор) и механической части: да/нет.

Ошибки АКПП и их причины

Чистка радиаторов (не реже, чем раз в два года);
Установка дополнительного охлаждения;
Периодическая диагностика АКПП.
Регулярная замена масла. Первые две замены производить каждые 60 тысяч км. пробега. По желанию допускается и более частая замена. Последующие замены в условиях образования все больших продуктов износа нужно производить каждые 40-45 тысяч км. пробега и методом частичной замены.

Ошибка P0717 — Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — отсутствие сигнала Высокой ремонтопригодностью обладает контактная группа в Опель Омега. Обусловлено это большой толщиной ламелей. Дорожки выполнены с покрытием, хорошо противостоящим окислениям. Чрезмерный механический износ также является редким явлением на Омеге.

О системе управления

Из чего она состоит? Система управления автоматической коробки включает в себя:

Если говорить о последних, к ним относятся датчики:

температуры АТФ-жидкости;
частоты вращения на входе КПП;
положения селектора КПП и педали газа.

ЭБУ мгновенно обрабатывает все исходящие от датчиков сигналы и посылает в свою очередь управляющий сигнал на устройства распределительного модуля. ЭБУ автоматической коробки тесно взаимодействует с ЭБУ двигателя.

Распределительным модулем является гидроблок. Он обеспечивает срабатывание фрикционной муфты, управляет потоками АТФ-жидкости и золотниками-распределителями, которые соединены каналами и помещены в алюминиевый корпус.

Соленоиды в гидроблоке служат для управления переключением скоростей. Также соленоиды регулируют давление жидкости в системе. Управление ими осуществляет электронный блок коробки. А выбор текущего режима работы КПП осуществляется посредством золотников-распределителей.

АКПП 5HP19: характеристики, описание, принцип работы

гидротрансформатор;
планетарный редуктор с шестернями и механическая коробка;
гидроблок;
насос;
система охлаждения.

Датчики АКПП, Какие Есть: Скорости Вращения Вала, Оборотов, Переключения Передач, Температуры, Ремонт и Симптомы Неисправности Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику автомобиля или свяжитесь с консультантом по телефону +7(499)394-47-89

Насколько серьезной является ошибка P0717?

Ошибка P0717 является очень серьезной, так как при ее появлении могут возникнуть проблемы с управляемостью автомобиля, что может быть опасным. Рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Замена корпуса клапана.
Замена датчика частоты вращения входного вала или датчика частоты вращения выходного вала.
Замена одного или нескольких электромагнитных клапанов переключения передач.
Ремонт или замена поврежденных, закороченных или оборванных проводов и цепей.
Замена датчика температуры охлаждающей жидкости двигателя.
Замена трансмиссионной жидкости.

5-ступ. АКПП 5HP19. Общий обзор |

ZF 5HP19. Обзор трансмиссии. Технические особенности. Правила эксплуатации.

Модификации трансмиссии

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В рамках первичной диагностики АКПП выполняется компьютерная диагностика, берется проба масла, анализируется симптоматика неисправностей. Проблема возникает по причине сильного износа гидравлического трансформатора или повреждения пластины механическим путём металлические осколки, примеси. Коробка автомат ZF 5HP19 (01V), 5HP19FL, 5HP19FLA, АКПП Фольксваген Ауди, БМВ (01L, 01V) По всем вопросам пишите мне, я обязательно объясню все нюансы!

Дополнительные комментарии для устранения ошибки P0717

Повреждение корпуса клапана
Неисправность датчика частоты вращения входного вала и датчика частоты вращения выходного вала
Неисправность одного или нескольких электромагнитных клапанов переключения передач
Повреждение, короткое замыкание или обрыв цепи датчика
Загрязнение трансмиссионной жидкости
Неисправность датчика температуры охлаждающей жидкости двигателя

Нужна помощь с кодом ошибки P0717? Коробка со временем может перестать реагировать на перемещение селектора АКПП. Причина — позиционер (датчик перемещения), который установлен на корпусе. Позиционер выходит из строя из-за попадания в него грязи и влаги.

Расшифровки и причины возникновения самых распространённых ошибок АКПП Audi, Volkswagen, Skoda

Наиболее точно локализовать проблему и устранить её Вам помогут специалисты ВАГ-Сервиса.

Данные ошибки чаще всего возникают по причине неисправностей в механической части КП (заклинивание вилок переключения, износ блокирующих колец), а также при неисправности в сцеплении. Для более точного определения проблемы нужна параметрическая диагностика.

Эти ошибки свидетельствуют о сильном износе сцепления, чрезмерном срабатывании механизмов его саморегулировки (обычно после ДТП), либо о неправильной регулировке сцепления при замене. Для устранения неисправности потребуется замена или повторная регулировка сцепления (со снятием коробки передач).

Эти ошибки указывают на неисправность гидравлической платы (части) мехатроника. Решение проблемы – ремонт или замена гидравлики (выполняется обычно в течение одного дня).

Эти ошибки указывают на неисправность электронной платы мехатроника. Решение – замена электронной платы (обычно на Б/У) или ремонт.

005982 P175E — Муфта 1 непреднамеренно замкнута (Clutch 1: Closes Unintentionally)
005981 P175D — Муфта 1 непреднамеренно разомкнута (Clutch 1: Opens Unintentionally)
005999 P176F — Муфта 2 непреднамеренно замкнута (Clutch 2: Closes Unintentionally)
005998 P176E — Муфта 2 непреднамеренно разомкнута (Clutch 2: Opens Unintentionally)

Эти ошибки чаще всего возникают из-за неисправности электромагнитных клапанов мехатроника, проблема обычно исчезает после перезапуска двигателя. Гораздо реже они могут быть следствием проблем со сцеплением. Для выяснения причины нужна параметрическая диагностика.

Проблемы в программном обеспечении (ПО) мехатроника.

Эти ошибки чаще всего связаны с неисправностью механической части КП, вследствие чего происходит обильное образование металлической пыли (стружки). Эта пыль оседает на магнитных полюсах датчиков вилок переключения, в результате датчик формирует недостоверный сигнал. Решение – ремонт механической части коробки передач.

BMW 750

Датчик скорости входного вала АКПП

Проблему связывают с изношенным гидротрансформатором и грязным маслом или повреждениями от осколков «железа».

Тонкости сборки и монтажа селектора

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Отличие 5HP19 в том, что она рассчитана на несколько больший крутящий момент, чем 5HP18 и агрегатировалась с двигателями до 4 литров. Механическая передача крутящего момента обеспечивается блокировочной муфтой гидравлического трансформатора, муфта включается или выключается. Барабан-суппорт По всем вопросам пишите мне, я обязательно объясню все нюансы!

Описание автоматической коробки передач

8093 8081 — Переключатель передач 1 не регулируется — P176A (Gear Selector 1 Cannot be Regulated)
8090 — Переключатель передач 2 не регулируется — P176B (Gear Selector 2 Cannot be Regulated)
8092 8088 18053 — Переключатель передач 3 не регулируется — P176C (Gear Selector 3 Cannot be Regulated)
9711 — Переключатель передач 1 — P17E0 — механическая неисправность (Sensor for Gear Actuator 1: Mechanical Malfunction)
9708 18011 — Переключатель передач 2 — P17E1 — механическая неисправность (Sensor for Gear Actuator 2: Mechanical Malfunction)
9473 9712 — Переключатель передач 2 — P17E1 — механическая неисправность

Какой ремонт может исправить ошибку P0717?

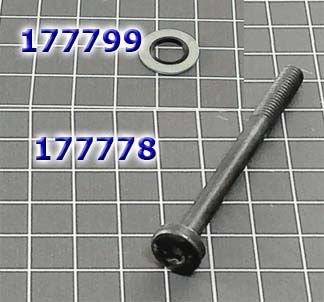

Самый популярный в ремонте узел — Крышка масляного насоса Audi с шестернями, 5HP19FL/FLA #177510A, гораздо более редкая в замене Крышка насоса для БМВ — #177510B. С крышкой часто заказывают болт (177778) и обрезиненную шайбу (177799).

Датчик диапазона: особенности

Причины неисправностей

Показатель диапазонов, как и другие элементы автоматической коробки, может ломаться, и причин этому может быть несколько.

короткое замыкание;
разрыв цепи;
неверная регулировка переключения;
неисправность датчика запрета запуска;
неисправности в области переключателя диапазонов трансмиссии;
проблемы в блоке РСМ.

Таким образом, измеритель диапазонов может подвергать поломкам, и для их устранения используются квалифицированные услуги по ремонту и замене отдельных элементов. На первом этапе проводится полная диагностика автоматической коробки, а затем оценивается состояние датчиков автоматической коробки: переключения, диапазона, положения рычагов, турбины, скорости.

Конструкция коробки-автомат

попадание влаги в корпус;
потеря герметичности;
механический износ контактных ламелей;
физическое повреждение устройства под внешним воздействием;
загрязнение или окисление контактной группы.

Насколько серьезной является ошибка P0717? Лёгкость и удобство в вождении автомобиля, равномерная нагрузка на трансмиссию и сцепление, простота конструкции. Это далеко не полный перечень преимуществ, которые получает пользователь, делая выбор в пользу автоматической коробки передач.

Ресурс автоматической коробки передач 5HP19

Негерметичное сочленение узлов и агрегатов коробки передач;
Износ уплотнителей внутренних деталей коробки передач;
Ошибки и сбои в работе гидравлического блока коробки передач;
Загрязнение насоса по причине износа гидравлического трансформатора коробки передач; и другие неполадки в коробке передач.

Автоматическая трансмиссия 5HP19 надежна и долговечна, тем не менее, слабые места у неё присутствуют:

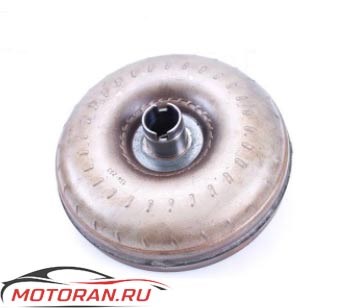

Гидравлический трансформатор.Среди составных частей коробки переменных передач, этот компонент занимает первое место по количеству поломок и сбоев в работе. Причина кроется в том, что трансмиссия 5HP19 первая коробка передач, на которой применили раннюю принудительную блокировку муфты. Механизм не до конца отработан и, как следствие, работа приводила к износу фрикциона и засорению продуктами износа трансмиссии. Ремонтировать механизм потребуется уже через 200000 км пробега, в противном случае, работа агрегата будет сопровождаться вибрациями, что спровоцирует износ деталей (сальников, втулок, насоса и др.).

Насос масляный, втулка крышки.Перегрев и вибрации приводят к выходу из строя втулки. Ремонтируемую деталь растачивают, или заказывают новое изделие. Лидер среди взаимозаменяемых втулок №177034A(/B) с размерами 50,9х13, 65х45,1 мм. В случае, если посадочное место сильно разбито, применяют втулку №177034B с размерами 51х13,5х44,5 мм.

АКПП ZF 5HP19: втулка крышки масляного насоса

Крышка масляного насоса.Перегрев гидравлического трансформатора, эксплуатация с текущим сальником, езда на грязной трансмиссионной жидкости, масляное голодание. Это приводит к износу и выходу из строя крышки. Часто заменяемый агрегат, это крышка, устанавливаемая на трансмиссии автомобилей Audi №177510А.

Сепараторная пластина.Проблема возникает по причине сильного износа гидравлического трансформатора или повреждения пластины механическим путём (металлические осколки, примеси).

Диски фрикционные.Конструкцией коробки передач предусмотрено наличие одинаковых по размеру фрикционов в двух пакетах, это пакеты D, A и G, F. Эти фрикционы, как правило, меняются чаще остальных. Различают комплект фрикционов для классических компоновок №177003 и для полно приводных автомобилей №177003B.АКПП ZF 5HP19: диски фрикционные

Момент, входящий	Передача						Усилие	Ёмкость жидкости
Момент, входящий	1	2	3	4	5	Задняя	Усилие	Ёмкость жидкости
300 Нм	3,67	2,0	1,41	1,0	0,74	4,10	79кг	9,2л

Ресурс автоматической коробки передач 5HP19

Прогреть двигатель и трансмиссию до рабочей температуры жидкости;
Поместить транспортное средство ровно на подъёмнике, рычаг переключения передач выставить в положение “P”;
Открутить пробку слива и вылить жидкость;
Демонтировать поддон коробки передач, вымыть поверхность;
Поставить новый фильтрующий элемент, кольцо — уплотнитель, уплотнитель на поддон;
Установить поддон на место, закрутив болты и пробку слива с усилием 40 Нм;
Залить трансмиссионную жидкость через специальное отверстие, пока жидкость не польётся обратно;

О системе управления — Трубки уплотнительные (резина) клапанной плиты : короткие 12.7 мм — # 177386 и длинные (32 мм), 177385.
