Расшифровка значков на приборной панели автомобиля

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предохранители Авенсиса: где находятся, блок, схема, расшифровка

Коды ошибок Toyota — Расшифровка. Симптомы. Причины. 28 – стеклоподъемник переднего пассажира (20А);

Дизельные двигатели

12 — Датчик положения коленчатого вала

13 — Датчик частоты вращения

14 — Клапан регулировки угла опережения впрыска

15 — Сервопривод дроссельной заслонки

17 — Сигнал блока управления

18 — Электромагнитный перепускной клапан

19 — Датчик положения педали акселератора

22 — Датчик температуры охлаждающей жидкости

24 — Датчик температуры воздуха на впуске

32 — Корректирующие резисторы

35 — Датчик давления наддува

39 — Датчик температуры топлива

42 — Датчик скорости автомобиля

96 — Датчик положения клапана EGR

37 — Датчик частоты вращения входного вала АКПП (Р1705)

38 — Датчик температуры рабочей жидкости АКПП

44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)

46 — Соленоид управления давлением гидроаккумулятора (Р1765)

61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)

67 — Датчик частоты вращения входного вала АКПП

68 — Соленоид управления муфтой блокировки гидротрансформатора

73 — Соленоид муфты блокировки межосевого дифференциала

11 — Обрыв цепи реле электромагнитного клапана

12 — Короткое замыкание в цепи реле э/м клапана

13 — Обрыв в цепи реле электронасоса

14 — Короткое замыкание в цепи реле электронасоса

21 — Обрыв или короткое замыкание в э/м клапане переднего правого колеса

22 — Обрыв или короткое замыкание в э/м клапане переднего левого колеса

23 — Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

24 — Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса

31 — Неисправность датчика частоты вращения переднего правого колеса

32 — Неисправность датчика частоты вращения переднего левого колеса

33 — Неисправность датчика частоты вращения заднего правого колеса

34 — Неисправность датчика частоты вращения заднего левого колеса

41 — Слишком высокое или слишком низкое напряжение аккумуляторной батареи

43 — Неисправность в цепи датчика замедления

44 — Обрыв или короткое замыкание в цепи датчика замедления

49 — Обрыв в цепи выключателя стоп-сигналов

51 — Короткое замыкание или обрыв цепи питания электронасоса

Ремонт и замена датчиков на Toyota Avensis III (T270) своими руками

1CD-FTV

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Включать их вручную опасно и ненадежно, устройства обеспечения безопасности должны запускаться автоматически. Значок двигателя , некоторые водители его могут называть значок инжектора или check, может гореть желтым цветом, когда работает двигатель. Ремонт и замена блока предохранителей и реле на Toyota Avensis своими руками По всем вопросам пишите мне, я обязательно объясню все нюансы!

Датчик заднего хода: где находится, проверка, замена, ремонт

Список диагностических кодов ошибок Toyota при диагностике и самодиагностике автомобиля: таблица расшифровки неисправностей Назначение предохранителей в дополнительном блоке предохранителей

Кузов и салон

Спустя 4-7 лет многие владельцы были неприятно удивлены, обнаружив трещины металла передних дверей в районе ограничителя. Производитель осведомлен о просчете и в 2015 году усилил проблемные места. Но после 2012 года Авенсисы в России не продавались, а устранять дефект по гарантии дилеры отказываются. К счастью, недуг не прогрессирует.

Передняя оптика нередко потеет. Из-за поломки защелки зимой может «отстрелиться» форсунка омывателя фар. С приходом холодов существенно снижается эффективность омывателя стекол: напор слабеет из-за недостаточной мощности насоса.

Штатная магнитола иногда перестает «брать» диски: «каприз» лечится выниманием предохранителя на несколько минут.

На дорестайлинговых Авенсис отмечены случаи появления «перхоти» из воздуховодов из-за окисления испарителя кондиционера. «Осадки» устраняются только его заменой.

Иногда владельцы Toyota Avensis сталкиваются с «глюками» климат-контроля. Он перестает правильно распределять потоки воздуха и начинает «морозить» ноги. После 100-150 тыс. км могут возникнуть сложности с точностью выставки температуры воздуха (показания скачут). Для устранения недуга необходимо почистить и подогнуть пружинные контакты поворотных регуляторов.

Проскакивают эпизоды и с поплывшим изображением на дисплеях климат-контроля и магнитолы. Время от времени может пропадать звук из аудиосистемы при прослушивании радио. Причина — ошибка в программном обеспечении магнитолы.

Некоторым владельцам пришлось столкнуться с загоранием сигнализатора неисправности подушки безопасности. В большинстве случаев проблема заключалась в плохом контакте разъема под пассажирском сиденьем. Реже, приходилось прибегать к замене подушек безопасности.

Назначение пред-ей

Предохранители Avensis T270

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

10 автозапуск, вентилятор радиатора, люк, зеркало обзора заднего вида в салоне с антибликовым покрытием 10А ;. Существенные отличия можно найти в месте монтажа и количестве дополнительных систем управления и защиты электрооборудования автомобиля. Расшифровка По всем вопросам пишите мне, я обязательно объясню все нюансы!

Поломка датчика

Avensis T250 7 – задний дворник с омывателем – RR WIP (20А);

Дополнительный блок предохранителей

(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Блок дополнительных предохранителей в моторном отсеке (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

1CD-FTV

Дополнительный блок предохранителей в моторном отсеке (1CD-FTV)

Блок реле

Цепи питания монтажного блока салона защищают следующие элементы:

Блок реле 9 – световое оповещение аварийной остановки и поворотники – HAZARD (10А);

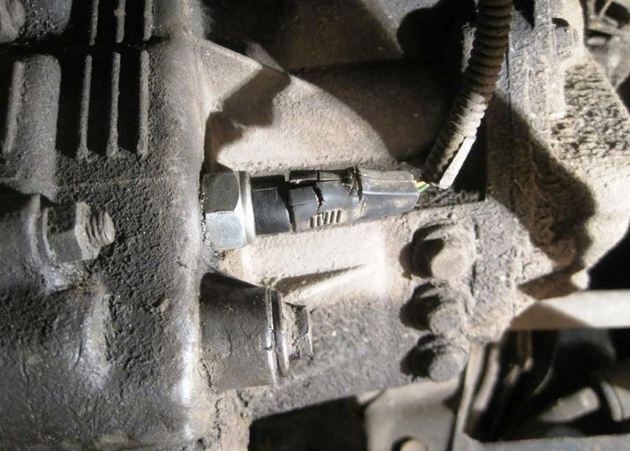

Расположение включателя в автомобиле

Шток датчика перемещает кулиса, отвечающая за положение шестерни привода реверсного хода.

Информация! Датчики такого типа располагаются только в механических коробках передач. В автомобилях с АКПП, сигнал включения систем безопасности заднего хода подает другое устройство.

Следует знать, что механическая часть датчика и резьбовое соединение, фактически является пробкой в герметичном картере коробки передач. В ней находится трансмиссионное масло, которое при нарушении герметичности может вылиться наружу.

Блок предохранителей в моторном отсеке

• открытие контакты штыревого или ножевого типа;
• закрытый стандартный разъем с кожухом для защиты от окисления;
• байонетный поворотный разъем;
• винтовые клеммы для крепления проводов без разъема.

Причем тут датчик задней передачи 64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)

Предохранители Avensis T270

В моделях Авенсис T270 установлены два основных блока предохранителей. Место их монтажа:

В салоне предусмотрена установка двух дополнительных релейных блочков. Они расположены под приборной панелью в центральной части. Также предусмотрены дополнительные системы управления и защиты электрооборудования. Они расположены в различных частях кузова и моторного отсека.

Назначение пред-ей

Блок, который расположен в отсеке силового агрегата, состоит из релейной части и плавких защитных элементов. Релейная схема состоит из:

Предохранители предназначены для защиты следующих элементов:

1 – освещение пространства нахождения ног, багажного отделения, порогов дверей и индивидуальная подсветка (10А);

3 – корректировка положения руля, автозапуск, ПДУ (10А);

4, 9, 15, 23, 24, 25, 37, 40, 48, 49, 57 – резерв;

5 – кондиционер, автозапуск, электропривод регулировки сидений и стеклоподъемников (10А);

11 – контроль состояния отработавших газов (20А);

13 – автоматика работы дроссельной заслонки (10А);

14 – поворотники и сигнализация аварийной остановки (10А);

39, 41, 43, 45 – дополнительный отопитель (30А);

44 – электрическая регулировка положения сидений (30А);

47 – подогрев пространства под стеклоочистителями (20А);

51, 52 – ближний свет передних фар, соответственно левой и правой (15А);

53, 54 – дальний свет передних фар, соответственно левой и правой (15А);

56 – системы выпуска отработанного топлива, подачи и контроля потока воздуха (10А);

Зоны действия модулей и защиты электрооборудования, находящиеся в салоне.

5 – центральный замок, двойное закрытие дверных замков (25А);

8 – разъем для подключения диагностического оборудования (7.5А);

9 – фара заднего хода, зарядная система, световая сигнализация аварийной остановки, обогрев заднего стекла, кондиционер, камера заднего вида, программа помощи при парковке, оповещение о не пристёгнутом водителе (10А);

10 – автозапуск, вентилятор радиатора, люк, зеркало обзора заднего вида в салоне с антибликовым покрытием (10А);

11 – омывающий комплекс переднего и заднего стекла (15А);

Заключение

• основной блок предохранителей – со стороны левого крыла;
• у радиатора охлаждения смонтирован дополнительный монтажный блок;
• в левой верхней части подкапотного пространства – контроллер ABS;
• возле цоколя правой передней фары установлено реле омывателей фар.

Блок реле в салоне №2: Схема расположения предохранителей в монтажном блоке.

Сброс ошибок

После того как был произведен ремонт и поломку устранили, коды ошибок могут сами не исчезнуть. Чтобы их сбросить также есть определенная последовательность действий. Для этого нам снова понадобится разъём для диагностики.

Чтобы произвести сброс кодов необходимо:

1. Включить зажигание.
2. На разъёме DLC1 замкнуть куском проволоки или провода выводы ТС и E1.
3. За 3 секунды нажать на тормоз как можно больше раз, но не менее 8-ми.
4. Убедится, что лампочка равномерно мигает с интервалом в полсекунды.
5. Выключить зажигание и снять перемычку с контактов.
6. Проследить, что индикатор ABS не светится.

Как пошагово осуществить самодиагностику автомобилей Тойота на видео рассказывает «Artem0023»:

Что такое датчик заднего хода

• показывая код, лампочка загорается на долю секунды;
• временной промежуток между импульсами также доля секунды;
• пауза между десятками и единицами в одном коде 1,5 с;
• перерыв между разными кодами 2 с половиной секунды;
• серии комбинаций разных неисправностей отделяются 4,5 с.

Расшифровка пред-ей и реле в основных блоках

Важно! Экспериментировать с подбором датчика от других моделей авто, нет смысла. Если механическая часть окажется больше штатной, можно повредить коробку передач.
