У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

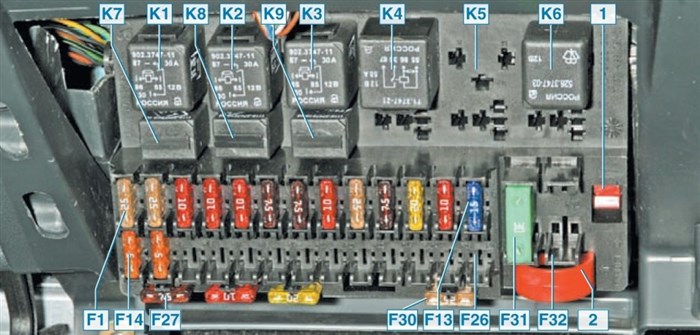

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.

Предохранители монтажного блока

Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

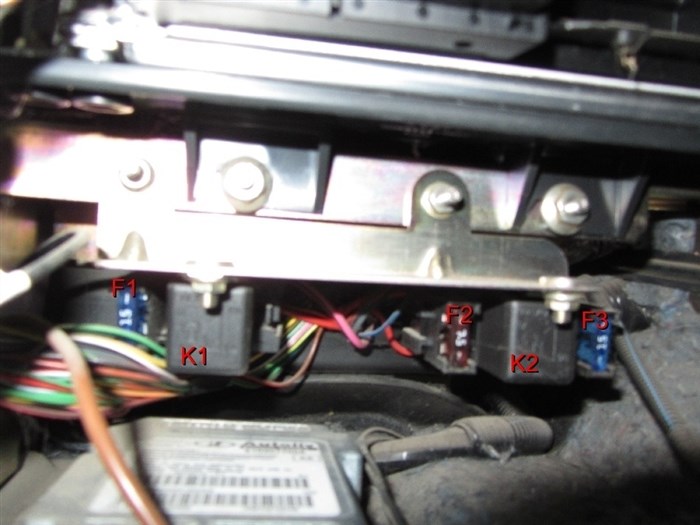

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

Обозначение	Расчетный ток, А	Назначение защиты
К-1	Реле зажигания (главное реле)
К-2	Реле топливного насоса
F-1	15	Электроцепи блокировки стартера и главного реле
F-2	7,5	Электроцепь контроллера двигателя
F-3	15	Топливный насос

Датчик заднего хода приора где находится фото.

Сначала отсоединяется отрицательная клемма на аккумуляторе.
Далее отсоединяется разъем и снимается РХХ.
Посадочное место датчика нужно очистить от загрязнений и вставить новый ДХХ.
Далее подключается питание.

Схема реле и предохранителей Лада Приора » Страница 3 » н ДЗХ предназначен предупреждать о намерении водителя совершить движение задним ходом. Кроме того, в темное время суток и при плохой видимости яркий свет лампочки заднего фонаря позволяет видеть обстановку позади машины.

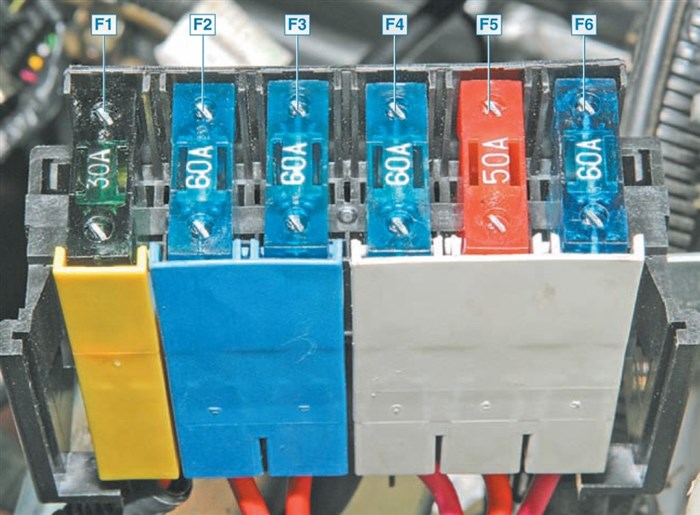

Расположение предохранителей Приоры под капотом

F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
F4, F6 (60 А) – предохранители силовой цепи генератора;
F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

предохранитель цепи питания электровентилятора правого (30 А);
предохранитель цепи питания электровентилятора левого (30 А).
реле электровентилятора правого;
реле дополнительное (последовательного включения электровенти- ляторов левого и правого);
реле электровентилятора левого;
предохранитель цепи питания электровентилятора отопителя (40 А);
предохранитель цепи питания компрессора (15 А);
реле электровентилятора отопителя;
реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

Максимальная скорость вентилятора отопителя
Правый вентилятор
Реле последовательного включения вентиляторов (низкая скорость)
Левый вентилятор
Предохранитель левого вентилятора (низкая скорость)
Правый вентилятор
Вентилятор отопителя
Компрессор
Вентилятор отопителя
Компрессор

Датчик заднего хода приора где находится фото — АвтоТоп

Не горят фонари заднего хода: причины, ремонт

Работает датчик включения заднего хода по несложному принципу, суть которого заключается в следующем:

Проверка работоспособности

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В статье рассматривается сигнализатор ЗХ и датчик холостого хода Приора, их назначение, принцип работы, дается инструкция по замене. Датчик холостого хода ДХХ предназначен стабилизировать холостые обороты, которые создаются двигателем. Лягушка заднего хода приора — АвтоТоп По всем вопросам пишите мне, я обязательно объясню все нюансы!

Датчик заднего хода приора где находится фото

Провода, подведенные к нему, требуется отсоединить.
К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.
Затем включается задняя передача.
Зажигание переводится во включенное состояние.
Проводится отсчет показаний прибора.

Почему не Горят Лампы Заднего Хода. Как проверить лягушку | ✨Мир света

Если в конструкции датчика не предусмотрена контргайка, то корректировка положения производится шайбами. Толщина пакета прокладок подбирается опытным путем при включенной задней скорости. Следует помнить, что большое количество шайб сокращает длину резьбы, удерживающей корпус сенсора в картере.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Ну собственно проблема была в том, что огни заднего хода не горят. По началу пошел по легкому пути и, надеясь на перегоревшие лампочки, полез в сами фонари, но лампочки оказались целы. На рынке «Искра» купил датчик включения огней заднего хода, цена вопроса 140руб. Вспомнив про ближайшую эстакаду, поехал прямиком к ней, цена заезда на неограниченное время — 50руб.

Все собрав обратно, проверил, достигнут ли желанный результат:

Все работает, а бонусом, заработали парковочные датчики, видимо они запитаны от огней заднего хода, приятная неожиданность))

п.с. а вот дворник было бы неплохо заменить, совсем не чистит)

В современном автомобиле большое количество датчиков, благодаря которым ЭБУ посылает соответствующие команды системам и узлам машины. Как и любое устройство, они могут поломаться. В статье рассматривается сигнализатор ЗХ и датчик холостого хода Приора, их назначение, принцип работы, дается инструкция по замене.

Обозначение предохранителя	Расчетная сила тока, А	Цвет корпуса	Электрическая цепь
F-1	30	Зеленый	Электронный контроллер двигателя
F-2	60	Синий	Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3	60	Синий	Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4	60	Синий	Электрогенератор
F-5	50	Красный	Электроусилитель руля (ЭУР)
F-6	60	Синий	Цепь электрогенератора

Расположение

перегорели лампочки;
повреждена проводка;
перегорел предохранитель;
повреждена изоляция, что может привести к замыканию;
плохой контакт на датчике;
неисправен датчик.

Поломка датчика Так вот, при малейшей поломке или замыкания лампочки заднего хода, нужно сразу же приступить к ее ремонту. Это можно сделать как на станциях технического обслуживания, так и у себя дома, быстро и очень просто. А данная теоретическая база будет отличным помощником!

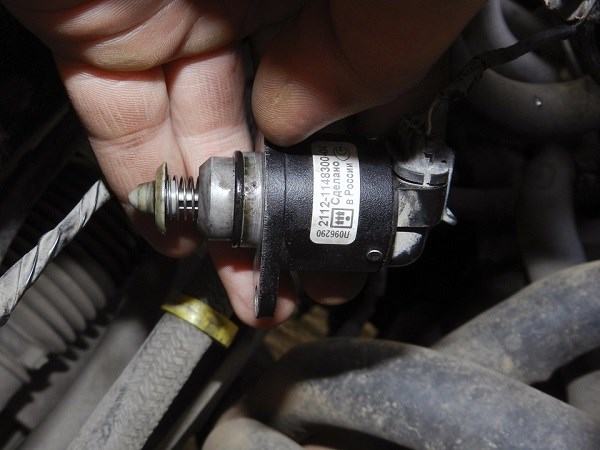

Описание датчика ХХ

Датчик холостого хода (ДХХ) предназначен стабилизировать холостые обороты, которые создаются двигателем.

ДХХ на Приору

Назначение и принцип работы

В конструкцию регулятора ХХ входит пошаговый электрический двигатель и подпружиненная конусная игла. Благодаря РХХ меняется сечение в проходном канале, и таким образом регулируется подача воздуха. Датчик массового расхода воздуха учитывает количество поступившего воздуха, а контроллер на основании этой информации подает необходимое количество топлива (автор видео — Alex ZW).

Типичные неисправности

У регулятора ХХ отсутствует самодиагностика.

О его неисправности говорят следующие признаки:

неустойчивая работа мотора на холостом ходу;
при выключении передачи глохнет мотор;
обороты двигателя либо самопроизвольно повышаются, либо понижаются;
если запускается холодный мотор нет повышенных оборотов;
снижаются обороты, если включается освещение, печка или появляется какая-либо нагрузка.

Существует две самые распространенные причины неисправности РХХ:

Прежде чем менять, можно почистить сам датчик и канал, если не поможет — тогда необходима замена!

При желании сдать назад, важно подать сигнал другим участникам движения о своих намерениях, чтобы избежать аварийной ситуации. Эту функцию выполняет датчик заднего хода (ДЗХ).

Сигнализатор ЗХ на Приору

Назначение и принцип работы

ДЗХ предназначен предупреждать о намерении водителя совершить движение задним ходом. Кроме того, в темное время суток и при плохой видимости яркий свет лампочки заднего фонаря позволяет видеть обстановку позади машины.

Когда КПП переключается в режим заднего хода, срабатывает концевой выключатель, который получает питание от АКБ. Благодаря выключателю замыкается цепь, лампа получает питание и загорается. При выключении задней передачи цепь разрывается, и лампочка гаснет.

Типичные неисправности

Существует несколько причин, по которым не горят фонари заднего хода:

перегорели лампочки;
повреждена проводка;
перегорел предохранитель;
повреждена изоляция, что может привести к замыканию;
плохой контакт на датчике;
неисправен датчик.

Для устранения неисправности может потребоваться проверка всех возможных причин.

Доработка задних фонарей ВАЗ 2110

произошло окисление контактов в каком-то месте электронной цепи;
датчик «разболтался» или вышел из строя;
случился «пробой» в электроцепи идентификатора;
контакт датчика и монтажного блока нарушен;
его предохранитель перегорел;
перегорели лампы задних фар («стопари»).

Описание датчика ХХ Но в то же время, в третьей части данной статьи указывается о некоторых случаях установки ламп, которые не удовлетворяют нормам допуска авто к эксплуатации. В этом случае наказание более строгое – лишение водительского удостоверения на срок от полугода до 1 года. Но практически статья применяется за невыполнение режима работы и цвета лампочек.

Проверка работоспособности

При обнаружении поломки требуется произвести проверку:

Датчик-лягушка

Установить автомобиль на смотровую яму или эстакаду.
Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.
Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.
Снять штекер с разъема датчика и осмотреть контакты.
При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.
Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.

Включение сигнализаторов указывает на неисправность датчика управления, который требуется выкрутить из картера и заменить. Если индикаторы не загорелись, то причиной дефекта может стать сенсор или электропроводка.

Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.

Целостность цепи

Регулировка выключателя на КПП

Если в конструкции датчика не предусмотрена контргайка, то корректировка положения производится шайбами. Толщина пакета прокладок подбирается опытным путем при включенной задней скорости. Следует помнить, что большое количество шайб сокращает длину резьбы, удерживающей корпус сенсора в картере.

На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.

Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.
Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.
Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.
Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.
Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.
