Популярные вопросы и ответы по эксплуатации, ремонту и выбору автомобилей: двигатель с эбу bosch ms 61💫 двигатель с эбу isb cm2150💫 неисправности 43118 euro-4💫 неисправности и ремонт💫 сообщающие о неисправности

Коды ошибок камаз 43253 евро 4. Системы управления двигателями. Замена свечей зажигания и высоковольтных проводов

АБС имеет встроенную самодиагностику, контроль над собственной работоспособностью система осуществляет непрерывно. Для принудительной проверки работоспособности с целью поиска неисправностей необходимо задействовать режим принудительной диагностики.

Включение электронного блока в режим принудительной диагностики производится путем нажатия и удержания в нажатом состоянии в течение 1 – 2 секунд, клавиши диагностики АБС (см. рис. Панель приборов) при включенном состоянии выключателя «массы» и выключателя стартера и приборов (ротор замка должен быть повёрнут ключом в положение «I».

При этом если диагностическая лампа горела до входа в режим диагностики, (что свидетельствует о наличии активных ошибок, т.е. ошибок или неисправностей, присутствующих в момент диагностики), то при нажатии кнопки она гаснет примерно на 1 секунду, а затем выдается циклически повторяющийся код активной ошибки через каждые 4 секунды до устранения данной неисправности.

После устранения всех активных ошибок необходимо в выключателе стартера и приборов ротор замка повёрнуть ключом сначала в положение «0», а затем в положение «I».

Почему на КамАЗе-65115 электроника сбрасывает газ: коды ошибок, регулировка сцепления

Коды ошибок камаз 43253 евро 4. Системы управления двигателями. Замена свечей зажигания и высоковольтных проводов Условное обозначение модели двигателя нанесено ударным или фотохимическим способом.

Как работают значки на панели приборов

Чтобы понимать, что происходит с автомобилем, для начала автовладельцу необходимо понимать, как работают значки на панели приборов (пиктограммы) и как они сигнализируют о неисправностях.

При каждом запуске двигателя, все значки на панели приборов должны загореться и через секунду-две погаснуть — тем самым показав, что лампочки в значках не перегорели, сами значки работоспособны, а системы, которые ни отслеживают – исправны. Если при запуске двигателя все значки погасли, а какой-то один или два остались гореть – значит, система, которую они отслеживают, требует проверки.

Иногда возможно появление значков на панели приборов прямо во время движения автомобиля. Чаще всего это означает, что автомобиль требует срочного вмешательства сервисменов и водителю необходимо срочно остановиться и заглушить двигатель.

Так же на некоторых моделях автомобилей значок «восклицательный знак» может не гореть постоянно, а периодически загораться и гаснуть – «моргать».

АБС КамАЗ: коды ошибок, установка, неисправность, диагностика, как отключить, схема

Системы управления двигателями / Руководство по эксплуатации двигателей КамАЗ экологических классов Евро-2 и Евро-3. Двигатели КамАЗ 740.35-400, 740.37-400, 740.38-360, 740.60-360, 740.61-320, 740.62-280, 740.63-400, 740.65-240 / Техсправочник / Кама-Автодеталь

Если водитель попал в ситуацию, когда загорается АБС в движении, но в данный момент по той или иной причине нет возможности провести компьютерную диагностику, можно попытаться активировать систему следующим образом:

Таблица кодов ошибок КамАЗ 65115 Евро – 5 с двигателем Камминз

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка чек на бензиновых авто. 4335 нарушение в электроцепи, которое привело к проблемам в связи с устройством управления прицепом;. Расшифровка кодов ошибок камаз евро 4: программа для диагностики и таблица неисправностей, видео, как сделать самодиагностику своими руками По всем вопросам пишите мне, я обязательно объясню все нюансы!

Коды ошибок КамАЗ Евро-4: 3, неисправностей, SPN 523613 FMI 2, 1

Зайти в раздел «информация о состоянии машины» бортового компьютера (если он есть) и найти там причину появления значка;
Проверить уровень тормозной жидкости в бачке под капотом, при необходимости долить жидкость;
Проверить разъём датчика уровня тормозной жидкости (снять и почистить), случается, что под кожух разъёма попадает грязь или его заливает тормозная жидкость;
Проверить положение ручного тормоза и его концевик, несколько раз затянуть и отпустить ручной тормоз;
Проверить состояние тормозных колодок (если это позволяют колёсные диски), большой износ колодок может быть причиной низкого уровня тормозной жидкости;
Проверить работу тормозов нажатием на педаль (если очень мягкая или очень тугая – на машине лучше больше не ездить до устранения неисправности);
Если самостоятельно определить причину появления значка «восклицательный знак» не получается – лучше вызывать эвакуатор и везти автомобиль в автосервис, либо постараться найти хорошего мастера-диагноста по вызову;
Если ближайший автосервис далеко и мастеров по диагностике нет – можно попробовать самостоятельно прочитать ошибки через диагностический разъём автомобиля, через специальный Bluetooth или Wi-fi адаптер. К примеру, очень удобным и популярным является адаптер ELM-327, который можно заказать с доставкой на дом;

Коды ошибок КамАЗ 6520 и их расшифровка. Сброс ошибок вручную Состоит из нескольких функциональных блоков. Это поможет проще и быстрее разобраться в проблеме, из-за которой загорается индикатор.

Неисправности и ремонт

АБС имеет встроенную функцию самодиагностики. Она включается поворотом замка зажигания в положение «I». В этом режиме проводится проверка работоспособности датчиков, блоков, связей и элементов системы. Сигнал снимается при достижении автомобилем скорости 7-10 км/ч. Если же он продолжает гореть, то проверку проводят в режиме принудительной диагностики АБС.

Коды ошибок

Выполняя ремонт автомобиля, необходимо помнить, что выключатель «массы» должен быть отключен, а система обесточена.

Дополнительные системы

Расшифровка кодов возможных неполадок и проблем в работе системы

В кабине водителя можно обнаружить множество непонятных приборов, назначение которых необходимо разъяснить для правильной эксплуатации транспорта. Каждый из этих приборов находится на специальном щитке, который откидывается назад и находится с левой стороны панели.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

После нажатия определённой кнопки одна из или блока сигнализаторов начнёт мигать с разными интервалами, количество вспышек лампы одного интервала определяет разряд кода. После отпускания включателя лампа диагностики промигает блинк-код неисправности двигателя в виде нескольких длинных вспышек первый знак блинк-кода и нескольких коротких вспышек второй знак блинк-кода. Загорелся АБС: что делать водителю По всем вопросам пишите мне, я обязательно объясню все нюансы!

Особенности проведения диагностики неполадок автомобиля КамАЗ 6520

Компоненты электронной системы управления
Принцип работы ABS на КамАЗе
Неисправности системы управления тормозами АБС
Советы по предотвращению и устранению поломок
Преимущества грузового автомобиля КамАЗ с системой ABS

Как должна работать лампа ABS? После нажатия «качельки» в любое крайнее положений на время более двух секунд произойдёт вывод кода неисправности с полусекундным интервалом между вспышками одной из двух ламп. Разряды кода ошибки отделены 2-х секундной паузой. В отличие от предыдущего типа ЭБУ, полученный код будет трёх или четырёхзначным!

Принцип работы

Статья 33 определяет, что при порче номера автомобильной рамы нельзя проводить регистрацию машины в ГИБДД и предоставлять номерные знаки. По данной причине в соответствии с действующим законодательством РФ изначально проводится экспертиза номеров, после чего принимается окончательное решение.

Читать дальше: Тест драйв ниссан максима

Иногда проводится экспертиза, во время которой обнаруживают мошеннические действия, связанные с кражей автомобиля. В таких случаях отправляют машину на специальный участок и начинают расследование. Например, 65117 выпускают только с 2004 года, поэтому естественное изнашивание происходит не всегда, и каждая ситуация рассматривается с особенной тщательностью.

Каждый водитель должен знать, где находится номер шасси на КамАЗе и где можно найти другие информационные таблицы. Это позволит проверить состояние кодовых комбинаций и определиться с дальнейшими действиями

Для правильного проведения экспертизы важно знать особенности действующего законодательства РФ и собственные права водителя

Каждый двигатель имеет маркировку, которая нанесена на блок цилиндров с левой стороны сбоку между стяжными болтами первой и второй коренных опор двигателя.

Маркировка содержит коды базовой модели и модификации базовой модели, код года выпуска и порядковый номер двигателя.

Пример маркировки для двигателя модели 740.60-360:

Заводская табличка прикреплена к блоку цилиндров с правой стороны сверху в передней части двигателя.

На заводской табличке наносятся товарный знак предприятия-изготовителя и модель двигателя. У двигателей прошедших сертификацию нанесен «Знак официального утверждения» в соответствии с Правилами № 49-02В или № 49(1)-04 ЕЭК ООН или «Знак соответствия» по ГОСТ Р 50460-92.

Условное обозначение модели двигателя нанесено ударным или фотохимическим способом.

Для двигателей с V-образным ТНВД с электронным регулятором

Модель ТНВД и дата его выпуска выбиты на табличке, прикрепленной к корпусу насоса с левой стороны.

Заводской номер ТНВД выбит на заднем торце его корпуса с правой стороны.

На ТНВД в сборе установлены три пломбы предприятия-изготовителя:

— на болт верхней крышки регулятора и винт задней крышки регулятора (1 пломба).

Для двигателей с рядным ТНВД с электронным регулятором

Модель ТНВД, его дата выпуска и заводской номер выбиты на табличке, прикрепленной к корпусу насоса.

Пломбирование особо ответственных соединений ТНВД выполнено нанесением краски:

Неисправности в работе датчиков

На 2 секунды, зажать кнопку, то ли в нижнем, то ли в верхнем положении.
По морганию значка «Чек» на панели приборов определить неисправность, которая выражается кодом.
Количество бликов с длинными интервалами, показывает первую цифру кода, количество бликов с короткими – вторую.

Ошибка SPN 523613 FMI2 Установленный в кабине изделия включатель режима диагностики имеет три положения — среднее (фиксированное), верхнее и нижнее (нефиксированные). В верхнем и нижнем положении электронный блок управления двигателем находится в режиме диагностики.

Электронные системы управления автомобилей КамАЗ

Электронная система управления регулирует работу двигателя, ее главная функция – контроль работы аккумуляторной топливной системы (коммон рейл): обеспечивает четкое дозирование впрыскиваемого топлива, что позволяет сделать расход экономичным и снижает уровень дыма, помогает контролировать скорость.

ЭСУ включается в себя электронный блок управления (ЭБУ), электромагнит ТНВД, переключатели режима диагностики и ограничителя скорости, а также множество датчиков.

Многие модели грузовиков КамАЗ оснащены двигателями Cummins, для которых подойдут электронные системы управления Бош. Модели с двигателями Mercedes-Benz комплектуются теми же ЭСУ. На КамАЗ 6520 устанавливаются только 2 модели: Бош MS6.1 и ISB CM 2150.

Благодаря датчикам ЭСУ способна сообщить о неисправности. Каждая поломка имеет свое кодовое название. Например, ошибки КамАЗ 5490-s5 с мерседесовским двигателем, указывают на место поломки и возможную причину.

ЭБУ BOSCH MS 6.1

Двигатели класса Евро-3 (КамАЗ 65115) и выше имеют ЭСУ с блоком управления, обеспечивающим электронное управление ТНВД.

BOSCH MS 6.1 обрабатывает сигналы со всех датчиков ЭСУ, показывая информацию о состоянии двигателя. Анализируя показатели датчиков, ЭБУ влияет на работу рейки ТНВД, отвечающего за дозирование топливной жидкости.

Блок управления позволяет удаленно регулировать некоторые параметры, например, изменять максимально возможную скорость и т.д. Также он принимает сигналы о неисправностях, показывая определенный код, означающий ту или иную поломку.

ЭБУ ISB CM 2150

ЭБУ ISB CM 2150 необходима для управления двигателем Камминз. Подходит для ISBe, ISDe, ISLe. КамАЗ 43118 выпускается с двигателем Cummins ISLe, для которого подойдет ISB CM 2150.

Так же, как и блок управления Бош, ISB позволяет удаленно регулировать подачу топлива, показывает информацию о неисправности в виде кодов ошибок.

Как сбросить ошибки

Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.

Как избежать поломки Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:

Системы управления двигателями

На двигателях применяются системы управления топливоподачей с механическими или электронными регуляторами (см. таблицу 1).

Применяемые в составе двигателей уровня Евро-2 механические регуляторы рядных ТНВД фирмы БОШ встроены в насос, органы управления ими показаны на рисунке 39.

Двигатели КАМАЗ уровня Евро-3 оснащаются электронными системами управления двигателем (ЭСУД), где вместо традиционных ТНВД с механическим регулятором применяются:

— ТНВД фирмы БОШ типа 7100 с электронным регулятором;

— ТНВД ОАО «ЯЗДА» типа 337-23 с электронным регулятором.

ЭСУД предназначена для управления цикловой подачей топлива двигателя в зависимости от режимов работы двигателя, его температурного состояния, регулировочных характеристик и параметров окружающей среды. Система обеспечивает выполнение следующих функций:

— коррекция цикловой подачи в зависимости от давления наддувочного воздуха;

— ограничение цикловой подачи топлива при достижении предельной температуры охлаждающей жидкости;

— отключение подачи топлива в режиме «горный тормоз»;

— ограничение максимальной скорости автомобиля;

— обеспечение аварийного останова двигателя;

— осуществление диагностических функций и передача диагностической информации через диагностический разъем по линии K-line и CAN;

— индикация о неисправности ЭСУД контрольной лампой «Check Engine»;

— обеспечение взаимодействия с другими системами управления автомобиля;

— обеспечение аварийно-предупредительной сигнализации и защиты и др.

Полный перечень выполняемых ЭСУД функций определяется при проектировании изделия, на котором применен двигатель.

— жгуты проводов в комплекте с датчиками, переключателями и разъемами для подключения устройств диагностирования системы в условиях эксплуатации;

— исполнительные механизмы (привод рейки ТНВД, клапан аварийного останова двигателя).

Элементы ЭСУД и их предназначение на двигателях КАМАЗ с ТНВД типа Р7100.

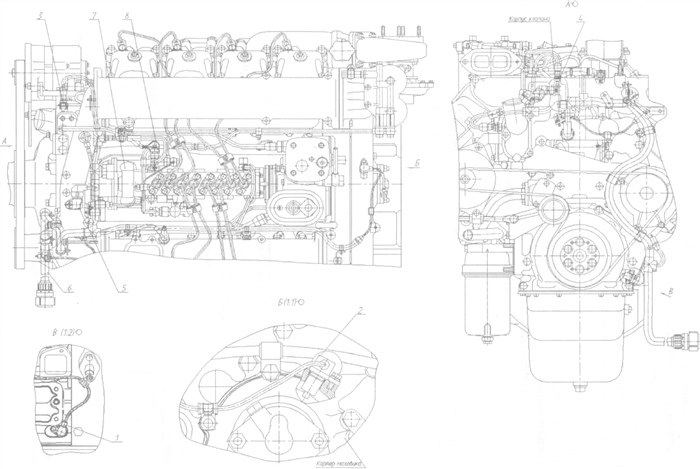

Размещение элементов системы и прокладка моторного жгута проводов представлены на рисунке 44.

В системе используются следующие элементы:

Датчик частоты вращения распределительного вала устанавливается в специальное отверстие, выполненное в картере маховика. Для формирования сигналов датчика в качестве индуктора применяется специальное колесо с шестнадцатью пазами.

Датчик температуры топлива 0 281 002 209 ф.«Bosch» используется для определения температуры топлива, монтируется в специальный корпус клапана, установленный на входе в ТНВД. В зависимости от его сигнала корректируется объём цикловой подачи топлива.

Датчик давления и температуры наддувочного воздуха 0 281 002 576 ф.«Bosch», устанавливаемый в соединительном патрубке, определяет температуру и давление воздуха во впускных коллекторах двигателя. Значения температуры и давления воздуха необходимы для определения массового расхода воздуха.
