Предохранители в салоне

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Разница только в месте установки и в нескольких нюансах, которые мы опишем рено логан предохранители 2006. Цепи питания напряжения электрическим оборудованием в автомобилях защищаются предохранителями, установленными в специальном монтажном блоке. Не Горят Габариты Рено Логан Задние • Диагностика неисправности По всем вопросам пишите мне, я обязательно объясню все нюансы!

Где находится реле обогрева заднего стекла Рено Логан

Блок предохранителей на «Рено-Логан 1—2» Ближнего света F10 (10А) — ближний свет в правой фаре.

Дополнительный блок «Рено-Логан» первого поколения

Узел расположен со стороны левого торца приборной панели (торпеды). Чтобы получить доступ к БП, нужно будет открыть водительскую дверь и снять крышку, отжав защелки. На крышке изображена электрическая схема, на которую нанесены условные обозначения защищаемых элементов, а также пинцет и запасные предохранители. В БП находится 39 предохранителей с маркировкой F. Схема БП:

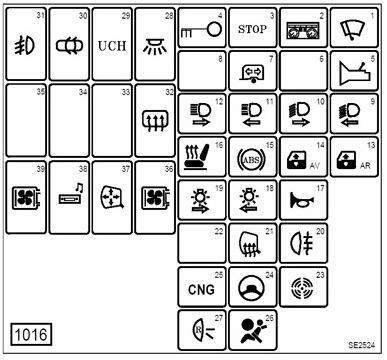

Приборы, за которые отвечают ПП в дополнительном блоке:

В скобках значатся номинальные токи для каждого из ПП.

Предохранители Рено Логан (описание): характеристики, фото и видео

1. левый элемент обогрева лобового стекла;
2. правый элемент обогрева лобового стекла;
3. топливный насос;
4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
5. электронный блок управления двигателем.

Почему не горят стоп сигналы: как быстро найти и устранить причину Предохранители, их номера и назначения расположенные в салоне Большинство предохранителей установлено в монтажном блоке предохранителей в салонекрышка расположения предохранителей рено логан в панели приборов снятарасположенном в левом торце панели приборов под пластиковой крышкой.

Расположение и электросхема

У Рено Дастер блок предохранителей находится под капотом. При этом, он один, а не так, как привыкли автолюбители. Разберём, где находится блок предохранителей, а также распиновку и расшифровку плавких элементов.

F01 (60А) — замок зажигания, переключатель наружного освещения.

F02 (30 А) — цепь реле К3 вентилятора системы охлаждения (в комплектации без кондиционера).

F0З (25 А) — цепь реле К5 топливного насоса и катушки зажигания, цепь реле К6 системы управления двигателем.

F04 (5 А) — цепь электронного блока управления (ЭБУ), обмотка реле К6 системы управления двигателем.

F06 (60 А) — электропитание салонного блока предохранителей.

F07 (40 А) — цепь реле К4 кондиционера, реле К3 малой скорости вентилятора охлаждения (на авто с кондиционером), реле К2 большой скорости вентилятора охлаждения (на авто с кондиционером).

Блок предохранителей редакционного Дастера

Такое место выбрано не случайно: во-первых, к нему свободный доступ, во-вторых, именно здесь стекаются множество проводов управления.

Дополнительный блок «Рено-Логан» второго поколения

Замена блока предохранителей

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

КЗ реле малой скорости вентилятора охлаждения для авто с кондиционером или реле вентилятора охлаждения радиатора на авто без кондиционера , электродвигатель вентилятора охлаждения для авто с кондиционером через резистор. Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;. Руководство по обслуживанию и ремонту Рено Дастер По всем вопросам пишите мне, я обязательно объясню все нюансы!

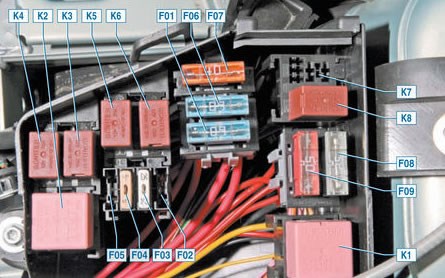

Реле и предохранители под капотом

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Рено логан 2 Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:

Процесс снятия и замены БП

Бывает такое, что предохранители один за другим выходят из строя: такая проблема также знакома некоторым владельцам модели Логан. Если с потребителями энергии все в порядке, а проводка не требует ремонта, то, по всей вероятности, подошло время замены непосредственно БП. Далее мы расскажем вам, как правильно произвести его замену.

В салоне авто

1. Для начала выключите зажигание, откройте капот машины и отключите аккумуляторную батарею.
2. Теперь найдите, где установлен ваш БП и снимите декоративную пластмассовую крышку. Снимите все компоненты, сложив их в одном месте.
3. При помощи отвертки с крестовым наконечником открутите несколько шурупов: в зависимости от комплектации их может быть 2 или 3.
4. Открутив винты крепления БП, будьте готовы к тому, что он провалится внутрь отсека, к педалям.
5. Здесь вам предстоит выполнить нелегкую задачу, требующую ответственного и внимательного подхода. Отключите каждый провод цепь, подходящий к БП. Сделайте это так, чтобы вы без проблем смогли подключить новый БП: можно промаркировать каждый провод, чтобы было легче.
6. Сделав это, возьмите новый БП и поставьте его на место установки. Правильно подключите все провода, чтобы не возникла путаница. Если вы перепутаете что-то, то потому могут возникнуть проблемы с подключением устройств. Сделав это, вставьте блок на место установки и накрутите шурупы.
7. Вставьте все элементы БП, подключите аккумуляторную батарею и проверьте работоспособность устройства. Если все действия выполнены верно, то в будущем проблем с эксплуатацией быть не должно.

БП в подкапотном пространстве

Здесь процесс снятия и смены мало чем отличается от того, что описан выше. Разница только в месте установки и в нескольких нюансах, которые мы опишем ниже.

1. Откройте капот авто и выключите зажигание.
2. Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею. Сбросьте с нее обе клеммы, поскольку аккумулятор все равно придется снять для большего удобства.
3. При помощи отвертки с крестообразным лезвием открутите три шурупа, на которых крепится сама коробка.
4. Открутив винты, произведите демонтаж БП. Как и в случае с салонным блоком, промаркируйте все провода, подключенные к нему, чтобы впоследствии не перепутать. Отключите реле, подключенные к устройству, а после этого поочередно отсоедините все провода.
5. Демонтируйте коробку.
6. Возьмите новый БП и установите на место старого, предварительно подключив все провода.
7. Установите реле на свои места, после чего поставьте на место аккумуляторную батарею.
8. Подключите АКБ и включите зажигание, чтобы проверить работоспособность установленного БП.

На этом процесс смены устройств можно считать завершенным.

Видеорегистратор с антирадаром: рейтинг лучших, обзоры и отзывы

Предохранитель

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе. Тормозные лампы и их патроны По всем вопросам пишите мне, я обязательно объясню все нюансы!

Предохранители и реле в салоне

Рено Логан — замена ламп в блок-фаре. — журнал За рулем Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Способы диагностики и ремонта

Расположение необходимого нам предохранителя отмечено красным маркером.

В первую очередь проверьте места изгибов, как первоочередные на наличие подобных дефектов.

Далее, элемент который также может стать причиной неисправности — выключатель лампы стоп на Рено Логан, который установлен на кронштейне с педалями. Для более эффективной диагностики, его лучше всего снять с посадочного места. Такая работа проводится в следующем порядке:

1. Так как цепь этого датчика постоянно находится под напряжением, следует отключить минусовую клемму от аккумуляторной батареи.
2. Далее снимаем разъем с проводами.
3. Для того чтобы вытащить его с места фиксации, нужно повернуть корпус датчика на 90 градусов и медленно тянем его на себя, пока он не окажется полностью демонтирован.

Чтобы проверить датчик можно воспользоваться тестером и измерить его сопротивление, либо подключить заведомо исправный датчик. Проверка прибора тестером проводится очень легко, провода тестера подключаем к разъёмам датчика, и с помощью рук воздействуем на выступающий шток. Исправный прибор таким образом покажет свою функциональность, сломанный же необходимо заменить.

Следующим шагом будет проверка поступления напряжения сети к исправному датчику. Обратно подключаем в сеть аккумуляторную батарею и с помощью оборудования проверяем напряжение в клеммах датчика. В случае положительного результата, собираем все в обратном порядке и приступаем к непосредственной диагностике и замене ламп стоп-сигналов.

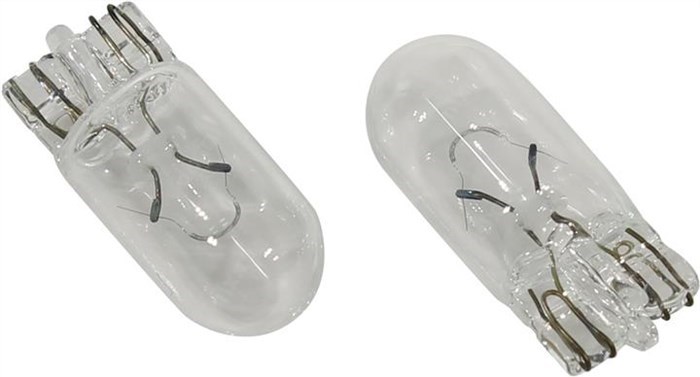

Где находятся предохранители габаритных огней

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Реле и предохранители под капотом Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

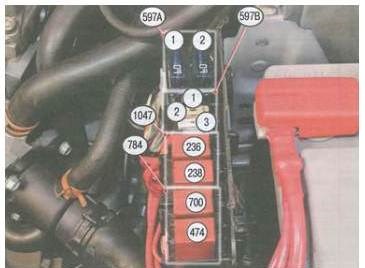

Блок с предохранителями и реле в моторном отсеке

Он находится между стартерной батареей и левой амортизационной стойкой и закрыт черной пластмассовой крышкой на защелках. Схема предохранителей на Renault Logan 2 и расшифровка обозначений приведены на фото и в таблицах ниже.

Предохранители

БП в подкапотном пространстве

• F03 – стоп-сигналы, указатель заднего хода;
• F04 – указатели поворотов;
• F18 – габаритные огни, левый борт;
• F19 – габаритные огни, правый борт;
• F20 – задняя противотуманная фара.

Возможные причины Не работает прикуриватель Рено Логан: причины, ремонт Далее, элемент который также может стать причиной неисправности — выключатель лампы стоп на Рено Логан, который установлен на кронштейне с педалями. Для более эффективной диагностики, его лучше всего снять с посадочного места. Такая работа проводится в следующем порядке:
