Почему лампа разряда АКБ не загорается при включении зажигания?

Для точной диагностики причин этой неисправности необходимо определить сопутствующие признаки. По ним можно достаточно точно вычислить в чем именно проблема. Разобьем их на три группы по «степени сложности».

1. Простые причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

Если после поворота ключа в замке зажигания лампа разряда АКБ не загорается и не горит после пуска двигателя, но комбинация приборов работает, зарядка идет как обычно (13,6 — 14,6 В на выводах аккумулятора при работе на холостых), то скорее всего причины следующие.

— Перегорела сама лампа разряда аккумулятора в комбинации приборов

Ее можно снять и заменить новой или заведомо исправной. Для удаления окислений на контактах лампы несколько раз вставляем ее в патрон и проворачиваем туда-сюда.

— Свалился провод в с вывода «61» генератора

Провод на вывод «61» генератора может соскочить с вывода и тогда лампа разряда АКБ не загорится ни при каких обстоятельствах

Соскочивший наконечник провода несколько раз надеваем-снимаем с вывода на генераторе для удаления окисления. Дополнительно поджимаем «маму» в наконечнике, чтобы больше не соскакивала.

Помимо провода на вывод «61» может быть нарушен контакт в электрической цепи лампы на фишках в монтажном блоке. Их находим по схеме и так же несколько раз снимаем-вставляем.

2. Причины неисправности «лампа разряда АКБ не загорается при включении зажигания» средней сложности.

При включении зажигания все лампы (в том числе и разряда аккумуляторной батареи) комбинации не загораются, приборы не работают. Так происходит если.

— Перегорел предохранитель №5 (F16) в монтажном блоке

Предохранитель заменяем новым. Если перегорает снова, необходимо найти и устранить причину перегорания.

— Неисправен выключатель зажигания

— Обрыв в цепи от выключателя зажигания до комбинации приборов

Генератор 37.3701 ВАЗ 2108, 2109, 21099 схема подключения

3. Сложные причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

При включении зажигания лампа разряда АКБ не загорается, но комбинация работает. При работе двигателя лампа так же не горит. Зарядки нет. Напряжение на выводах АКБ меньше 13,6 В.

— Неисправны щетки регулятора напряжения (стерлись или зависли)

— Неисправен регулятор напряжения

— Контактные кольца генератора изношены или сильно загрязнены

Пропала зарядка на ВАЗ 2114 инжектор: причины и способы их устранения

Что делать, если нет зарядки аккумулятора на ВАЗ-2114

Степень износа щеток следует проверять периодически, не дожидаясь их полного истирания и начала проблем в бортовой сети автомашины.

Причины по которым генератор ВАЗ 2109

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

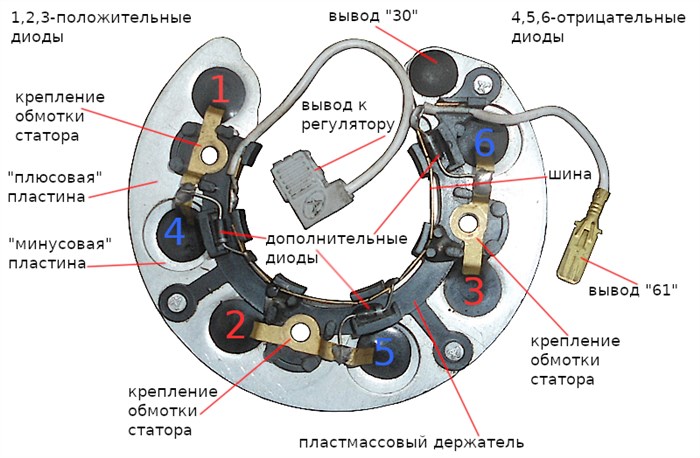

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

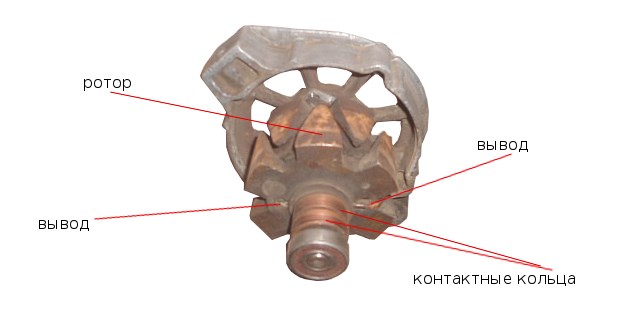

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

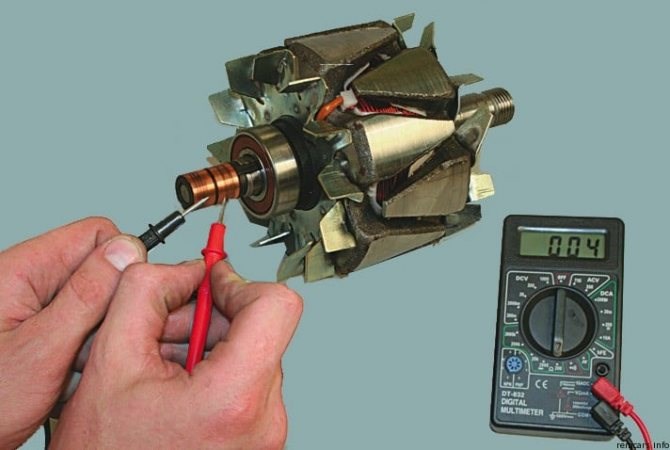

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Лампа разряда АКБ не загорается при включении зажигания?

Горит лампочка зарядки аккумулятора, но зарядка есть - в чем причина?

Если в собственных силах и квалификации нет уверенности, следует обратиться в авторемонтную мастерскую, поскольку неумелые действия в большинстве случаев приводят к усугублению проблемы и дальнейшему повышению стоимости работ.

Как проверить работу генератора

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований например, сульфации , которые будут нарушать прохождение тока. Сколько Вольт Должен Выдавать Генератор Ваз 2115 ~ По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не идет зарядка на аккумулятор ваз 2115 инжектор

Осмотрите приводной ремень и убедитесь в том, что он натянут и не поврежден. При обнаружении повреждений замените его (обратитесь к Главе Текущее обслуживание).
Убедитесь в том, что болты крепления генератора надежно затянуты.
Проверьте проводку генератора и все разъемы. Все контакты должны быть надежными и не окисленными.
Проверьте соответствующие предохранители, расположенные в двигательном отсеке (обратитесь к Главе Бортовое электрооборудование). При обнаружении сгоревшего устраните причину перегорания предохранителя и замените его (при перегорании соответствующего предохранителя Вы не сможете запустить двигатель или включить какой-либо из приборов).
Запустите двигатель и убедитесь в том, что из генератора не раздаются посторонние звуки (свист или визг может сигнализировать о неисправности подшипников или износе щеток).
Убедитесь в том, что аккумуляторная батарея полностью заряжена. Если одна из банок повреждена, аккумуляторная батарея может потреблять избыточный ток.
Отсоедините наконечники проводов от аккумуляторной батареи (сначала отрицательный). Осмотрите клеммы аккумуляторной батареи и наконечники проводов. При обнаружении следов коррозии тщательно очистите их (обратитесь к материалам Главы Текущее обслуживание).
Присоедините наконечники проводов к клеммам и надежно затяните.

Генератор работает но не заряжает аккумулятор Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Причина №6. Неисправен регулятор напряжения

Уровень электролита понижается, оголяются свинцовые пластины, а заряд все идет! Таким образом, они будут нагреваться, что негативно на них влияет – если долго не размусоливать, они «осыпятся», может замкнуть банки или вообще умрет батарея. Просто выкинете АКБ.
Так как испаряется электролит, а это по сути взрывоопасные газы (кислород и водород), то может взорваться сам батарея, причем так что мало не покажется. Все подкапотное пространство будет в кислоте.

Поломки контролирующего реле В ходе диагностики обязательно нужно проверить состояние ремня генератора. Иногда случается так, что в силу своей длительной работы или под влиянием других факторов он деформируется, в результате чего привод генератора дает пропуски. Обратите внимание и на натяжение ремня. Его ослабление приводит к такому же эффекту.

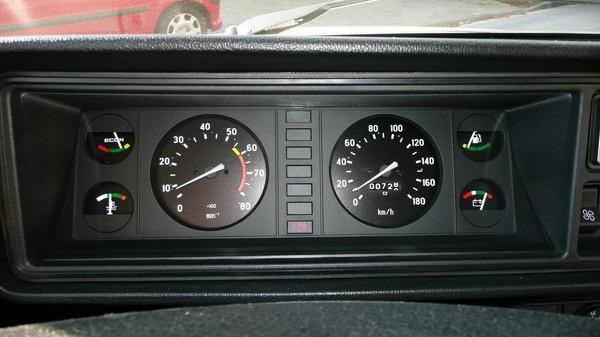

Почему на ВАЗ-2114 загорается датчик аккумулятора

Отсутствие зарядки, о котором сигнализирует индикатор, может происходить по разным причинам, так что проблема идентификации неисправности не такая уж простая, как может показаться. Неопытные автовладельцы в таких случаях спешат посетить СТО, а некоторые даже отправляются в магазин, будучи уверенными, что аккумулятор своё отслужил, и пришла пора менять его на новый.

И первый, и второй случаи нельзя назвать правильным решением – далеко не всегда виновником загорания лампочки аккумулятора на ВАЗ-2114 является именно АКБ. Ну, а посещение сервисного центра или СТО гарантированно влетит вам «в копеечку», даже если это будет сгоревший плавкий предохранитель.

Знание основных причин появления негаснущего индикатора с изображением аккумуляторной батареи поможет даже начинающим водителям устранить неисправность самостоятельно, тем самым избежав временных и финансовых потерь.

Предохранитель

Мы уже упоминали, что виной всему может быть сгоревший предохранитель, защищающий цепь зарядки от коротких замыканий и скачков напряжения. На ВАЗ-2114 это ПП F16, отвечающий за все световые индикаторы на приборной панели. Решение проблемы, как вы понимаете, не требует наличия высокой квалификации.

Обрыв «нуля»

Масса

Окисление контактов

Замок зажигания

До сих пор мы рассматривали причины, связанные исключительно с проблемами проводки. Замок зажигания также является звеном электрической цепи между АКБ и генератором. Так что банальный износ выключателя зажигания – ещё одна причина, почему на панели приборов ВАЗ-2114 горит индикатор аккумулятора. Но, в отличие от предыдущих случаев, диагностировать эту поломку намного сложнее.

Проблемы с генератором

Вторая группа неисправностей, из-за которых загорается датчик аккумулятора, связана с работой самого генератора.

Именно он отвечает за снабжение электричеством всех потребителей, при этом часть вырабатываемой электроэнергии идёт на подзарядку аккумуляторной батареи.

Самой распространённой причиной, приводящей к недозаряду АКБ, является ослабление натяжения ремня, в результате чего он начинает проскальзывать. КПД генератора падает, независимо от частоты вращения коленвала двигателя. Проблема решается натяжкой ремня, а в случае выявления дефектов – его заменой.

На втором месте можно поставить износ щёток. Проверка их размеров требует наличия соответствующих навыков, не говоря уже о замене, так что эту операцию далеко не всегда можно выполнить самостоятельно.

Износ подшипников генератора также может спровоцировать падение его выходной мощности и постоянный недозаряд батареи. Обычно об этой неисправности свидетельствует появление посторонних звуков в районе расположения генератора. Замена подшипников требует демонтажа этого узла.

Вероятные причины

Масса Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Поломки контролирующего реле

Сама проверка выполняется следующим образом:

Поставить тестер в режим вольтметра.
Измерить напряжение на выходах аккумулятора при неработающем моторе — оно должно оказаться в интервале между 12,5 и 13 вольтами.
Запустить двигатель и повторно измерить напряжение на батарее — теперь оно должно оказаться в районе 14 вольт, а иногда — даже чуть больше.
Включить потребители (например, дальний свет) и третий раз замерить вольтаж на АКБ. Теперь он должен оказаться на менее 13,2 В, а в идеале — около 13,9 В.

Также, можно проверить работоспособность и на снятом реле.

минус реле соединяем с минусом аккумулятора;
выходы Б и В реле соединяем с плюсом аккумулятора;
к щеткам, установленным в блоке реле, подсоединяем при помощи проводков 3 Ваттную лампочку. Если при этом она загорится — значит реле исправно.

Если в ходе проверки выяснилось, что реле неисправно, то следует его заменить.

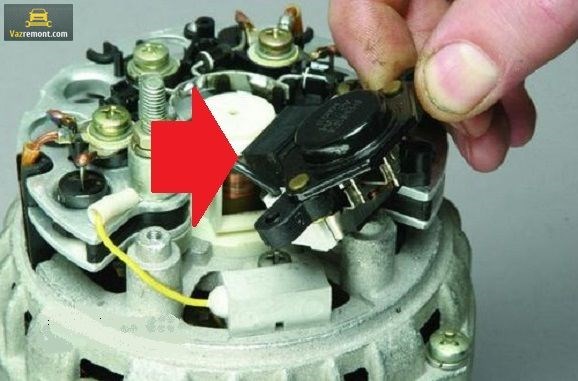

Выполняется вся процедура следующим образом:

Отсоединить клеммы от аккумулятора.
Отвернуть ключом на 10 клеммы и убрать идущие к генератору плюсовые провода.
Сдернуть «фишку» с тонким проводом.
Снять заднюю крышку генератора, отогнув 3 зажима.
Выкрутить 2 винта, удерживающих реле.
Выдернуть штекер из реле и демонтировать его.
Установить новое реле в таком же порядке, но в обратной последовательности.

Такой вариант снятия реле наиболее удобен, хотя в некоторых случаях его можно демонтировать и вместе с генератором. Как будет удобнее провести эту процедуру в каждой конкретной ситуации — решает сам водитель.
