имхо начинать надо от начала и до конца: 1. оттягиваешь вниз блок предохранителей, там находишь клемы (цвет провода от клеммы до реле серо-красный, довольно толстый).
2. если тут все ок идем дальше, (из багажника) оттягиваешь обивку слева и находишь опять клемму (которая у sanechka))

3. здесь можно прозвонить и проверить напругу.

в принципе тольков этих местах может быть косяк. дальше напруга должна идти. ну и массу проверь. сверху в багажнике

Короче описываю полностью цепь включения обогрева заднего стекла

разъема
Ш5
контакт
№2
монтажного блока из которого выходит серо-красный провод и идет непосредственно к элементу обогрквателя заднего стекла.

Ну вот и всё. Методика поиска неисправности. 1. Смотрим предохранитель F9 2. Проверяем плюс на контакте №10

выключателя 3. Проверяем плюс после включения выключателя на контакте
№9
4. Меняем релюшку К7 5. Смотрим предохранитель F8

Как починить обогрев стекла самостоятельно — – автомобильный журнал

проводник, который обеспечивает подогрев системы;
реле, контролирующее подогрев;
проводка для работы системы;
выключатель с сигнальной лампой;
предохранитель.

Предохранители и реле LADA Priora (2007-2018): схема, расположение блоков F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Предохранители. Если обогрев не работает полностью, то вероятнее всего перегорел предохранитель, который следует заменить.
Обрыв. Также часто случается так, что токопроводящие нити перегорают или переламываются, в результате чего ток не поступает дальше места разрыва. Обрыв нити может произойти по причине перетирания или обрыва, например, во время неаккуратного ремонта.
Неисправная кнопка или реле. В случае неисправности кнопки включения обогрева заднего стекла или реле ток не будет поступать.
Контакты. Окисление, нарушение или ухудшение контактов приводит к нестабильной подаче тока и как результат — плохому прогреву нитей.

Поиск заключается в обнаружении места разрыва цепи. Проверяем реле и предохранители (F8 (20А) и F8 (20А) монтажный блок), а также кнопку, если все в порядке, то искать следует обрывы нити накаливания. Для этого сначала производим визуальный осмотр. Включаем обогрев и наблюдаем где нити нагреваются, а где нет.

Если не работает обогрев заднего стекла, то найти обрыв поможет вольтметр. Прибор подключается к плюсовой клемме обогрева, а второй щуп плавно перемещаем по нити накаливания только со стороны минусовой клеммы. В точке падения напряжения до 0 В, вероятнее всего и будет разрыв цепи. Именно здесь и потребуется ремонт обогрева стекла.

Не работает обогрев заднего стекла: причины и варианты решения. Ремонт обогрева заднего стекла | ВАЗ РЕМОНТ

Для ремонта нитей существует немало вариантов, одним из которых является ремонтный набор нитей обогрева заднего стекла. На рынке данную категорию представляют: Permatex и Quick. Такие ремкомплекты позволяют эффективно восстанавливать большие участки разрывов, вплоть до десяти сантиметров. Комплект состоит из трафаретов, баллончика с полимерной смолой, и собственно самих нитей обогрева. Ремонт происходит следующим образом: находим поврежденный участок, подготавливаем необходимый кусок нити, снимаем защитную пленку и приклеиваем нить к участку, используя полимерную смолу. Когда все подсохнет процедуру можно повторить. После 1-2 суток включаем обогрев и проверяем результат.

Электрические схемы ВАЗ 2110

Каждый из элементов может выйти из строя, что скажется на работоспособности устройства.

Почему одновременно отказывает обогрев, печка и дворники?

Отдельно выделяются ситуации, когда не работает печка, дворники, обогрев заднего стекла. Иногда вместе с этими системами перестает работать и омыватель.

Единовременный отказ этих устройств доставляет немало проблем, неполадки могут проявляться периодически, однако влияют на безопасность автомобиля. Особенность этой поломки заключается в том, что работа всех узлов завязана на один предохранитель.

Способы устранения дефекта:

для быстрого решения проблемы достаточно заменить предохранитель;
осматривая неисправный блок, легко заметить сгоревшие дорожки, которые также можно припаять.

В зависимости от модели авто, проблема может заключаться в реле зажигания, что характерно для отечественных машин. Иногда отходят контакты, но чаще требуется замена реле для восстановления работоспособности.

Что делать в случае обрыва нитей, как определить дефект

Если перестал работать обогрев заднего стекла, нужно осмотреть устройство, чтобы понять, какова причина неполадки. Чаще всего основная проблема заключается в нарушении целостности нитей – пропадает контакт, необходимый для прохождения тока и нагревания.

Определяем место повреждения:

Когда стекло запотевает, нужно включить подогрев, что позволит легко выявить неработающие элементы. Примечательно, что работоспособность остальных составляющих не нарушается, поскольку используется параллельная конструкция.
Очистив поверхность, приступаем к осмотру. Если имеется существенный разрыв, дефект легко обнаружить.
В случае незаметного повреждения используется лупа или мультиметр.

Диагностика с помощью мультиметра начинается с подключения зажима к корпусу. Тогда, используя второй кончик, можно начать процесс поиска поврежденного участка.

При функционирующем обогревателе на боковой шине должно быть напряжение в 12 В. В противном случае неисправно реле или плохой контакт.

Чтобы найти обрыв, нужно определить сопротивление, проверяя нити в центральной части. Здесь должны быть показатели не более 2–3 Ом. Если обнаруживается сопротивление в 6 Ом, значит, имеется дефект. Определив нить, нужно тщательно проверить ее, измеряя показатели каждые 1–2 см.

При выявлении места обрыва, результаты до него и после будут сильно отличаться.

Тонкости ремонта системы обогрева

Обрыв нитей – наиболее распространенная неполадка. Часто владельцы авто задумываются, почему перестал работать обогрев заднего стекла. Проблема заключается в нитях – они достаточно хрупкие, легко повреждаются во время активного трения. Для удаления загрязнений лучше использовать мягкую тряпочку и специальные средства. Если приходится работать скребком, нужно делать это аккуратно.

Не работает обогрев зеркала заднего вида причины

Не работает обогрев заднего стекла причины и поломки

Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

Блоки в салоне

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Осмотрите все нити и при обнаружении обрыва заклейте его специальным клеем или лаком, который можно купить в автомагазинах по цене 200-300 руб. если тут все ок идем дальше, из багажника оттягиваешь обивку слева и находишь опять клемму которая у sanechka. Предохранители и реле в Лада Приора — Мир Дорог По всем вопросам пишите мне, я обязательно объясню все нюансы!

Для автомобилей с кондиционером Halla

Обогрев работает неэффективно, появляются полосы запотелости. Дефект указывает на повреждение нитей. Чтобы выявить проблему, нужно осмотреть полосы, место повреждения легко обнаружить – оно будет запотевшим.
Подогрев, отпотевание происходит очень медленно, значит, плохой контакт, возможны проблемы с напряжением. Необходимо проверить показатели на входе и накопителе.
Если обогрев не работает совсем, но лампочка на кнопке загорается, возможно, вышел из строя предохранитель или проблема кроется в разъемах питания.
Если система не работает и контрольная лампочка не загорается, нужно обратить внимание на реле обогрева. Проверяется кнопка, напряжение и масса.
При рабочей системе оттаивание не происходит. Такое случается, когда приходит зима и температура окружающей среды сильно понижается, стекло обледеневает. Мощности нагревателя не хватает для того, чтобы наледь оттаяла. Рекомендуется очистить стекло вручную, тогда нити смогут нормально работать.

Как работает обогрев заднего стекла? Лампы в «противотуманках» можно заменить, открутив бампер или одну его сторону, или открутив подкрылки и вывернув колёса в сторону заменяемой фары, или нужно открутить защиту снизу.
Нельзя устанавливать в ПТФ ксенон, т.к. нет корректора угла наклона и высока вероятность ослепления встречных водителей.

Неисправность кнопки и проводки

После проверки и подтверждения исправности предохранителей, необходимо переходить к кнопке. Этот элемент также может выходить из строя. Проявление дефекта сопровождается отсутствием свечения светодиода. То есть, лампочка не будет включаться, и требуется ее замена. В этой ситуации проводится проверка напряжения на выводных контактах кнопки.

Порой возникает вопрос, где находится кнопка обогрева зеркал. Требуемый элемент может располагаться на блоке управления микроклиматом. Часто кнопка включения обогрева зеркал объединена с подогревом заднего стекла, тогда при включении будут работать две системы одновременно. Не исключены и ситуации разделения устройств, когда нужная кнопка располагается на водительской двери.

Если проблема не в кнопке, стоит приступать к проводке. Для дальнейшего тестирования потребуется демонтаж.

Регулировку нужно опустить вниз, что сопровождается появлением небольшой щели, позволяющей поддеть конструкцию и легко изъять ее.
Далее, отсоединяется разъем контактов, подключенных к подогреву. Достаточно их потянуть, особых усилий не требуется.

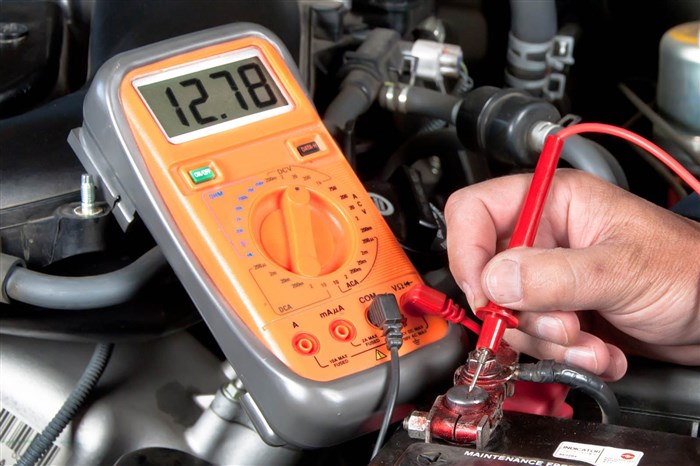

Используя мультиметр, определяем напряжение. При включенной кнопке показатель должен составлять 12–14В.

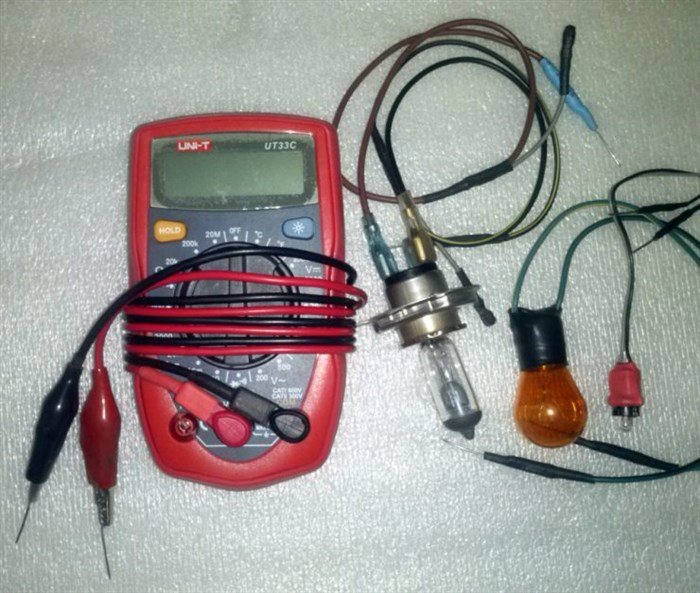

Проверка при помощи лампочки также предполагает подсоединение проводов к выводу. Если включить кнопку, лампочка будет гореть.

В случае неисправности проводки тестер не покажет результатов, а лампочка не загорится. Рекомендуется проверить провода на наличие повреждений, проблем с изоляцией, исключают и замыкание. Еще одно слабое место – контакты, которые порой обламываются и отходят. Для устранения дефекта их перепаивают.

Проблемы системы обогрева, устранение неполадок

Если все возможные неисправности исключены, нужно обратить внимание на саму схему подогрева – нити накала, ведь они порой повреждаются. Здесь легко определить, когда и почему не работает обогрев зеркал.

При подключении тестера определяется показатель сопротивления. Оптимальные параметры варьируются в пределах 10–30 Ом. О наличии дефекта свидетельствуют отсутствующие или завышенные показатели.
Проверка лампочкой предполагает разъединение цепи и последовательное подсоединение проводов. Полное отсутствие свечения может подсказывать о неисправности – система подогрева сгорела.

Другая характерная поломка предполагает отламывание контактов, соединений на медных площадках, которые должны фиксировать провода питания. В этом случае сами нити накала должны быть исправны.

Задумываясь, как проверить обогрев зеркал, определяют сопротивление нитей накала, тестер должен выдать результат в 100 Ом.

Тогда для устранения дефекта достаточно будет припаять крепления контактов. Если проблема заключается в обрыве нити, при прохождении дорожки значения не высвечиваются. Значит, нужно найти обрыв и пропаять.

Приборы, зрение и терпение

Выбрав режим сопротивления, нужно прикоснуться щупами тестера к выводам устройства. Хороший показатель – 0 ОМ, если результат измерения существенно отличается от нормы, определяется перегорание.
Проверка на просвет позволяет оценить целостность нити накала. При повреждениях произойдет деформация, которую легко заметить. Если кожух не прозрачный, без мультиметра не обойтись.

Найти точку разрыва нити Используя автомобильный тестер Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Приборы, зрение и терпение

Второй способ – работа в режиме омметра. Тут чуть проще: включать обогрев не нужно, так что работать можно спокойнее. Ну, с этим напортачить тяжело. Ведём щупами по нити, там, где стрелка резко прыгнет, есть разрыв.

Вроде бы омметр – наиболее простой способ. И доступный (я ведь обещал использование минимум инструментов). Но есть несколько сложностей. Связаны они, как ни странно, с тонировкой. Через тонировочную плёнку водить щупом по нити бесполезно. А отдирать её полностью жалко. Что делать?

Выход есть: заточить щупы мультиметра до состояния иголок и прокалывать ими тонировку в попытке попасть в нить. Иногда в Интернете советуют примотать к щупам швейные иглы и тыкать в нить ими. Не знаю, насколько это удобно – я пошёл другим путём.

Невооружённым глазом найти его сложно. Умные люди предлагают использовать лупу. Но лупы под рукой не нашлось. Тупик? Ха-ха, для нас тупиковых ситуаций не существует. Лупы нет, но телефон-то всегда под рукой, не так ли? А в телефоне – сервис для установки тысяч всяких приложений, в том числе и лупы. Я скачал первое попавшееся бесплатное приложение и начал искать обрыв.

Кстати, сначала надо найти нерабочую нить. Зимой, конечно, это сделать просто, но сейчас, когда погода ставит температурные рекорды и на улице +22 градуса, придётся что-нибудь придумать. Можно подышать на нити, но мне было проще заехать на мойку. После мойки включил обогрев и маркером отметил искомую нить.

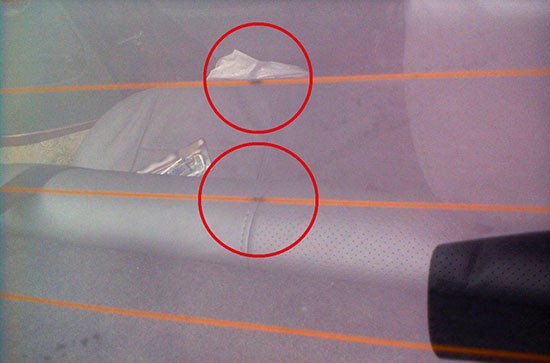

Теперь берём в руки телефон со включенной лупой и ведём вдоль нити. Вуаля – обрыв! Тоненький, но подлый. Отмечаем его и думаем, чем его устранить.

Теперь перейдём непосредственно к восстановлению. Наша задача – сделать клеем дорожку, которая соединит нить. Сначала придётся убрать тут кусочек тонировки. Это можно сделать лезвием, и если всё получится аккуратно, внешний вид практически не пострадает.

Наносить клей нужно по трафарету. У нас в упаковке есть готовый трафарет, который нужно наклеить на стекло так, чтобы в прорези оказался повреждённый участок нити. Если трафарета нет, проще всего воспользоваться обычной синей изолентой, наклеив две её полоски по краям нити.

Даже не пытайтесь зачистить концы обрыва наждачкой! Нити очень слабенькие, и пара движений наждачкой может привести к тому, что небольшой прогал на пару миллиметров станет двухсантиметровым. Достаточно обезжирить концы нити ацетоном.
