Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Важно: если выключит и включить зажигание, не вынимая ключ из замка, то лампа «AirBag» снова не загорится! Повторная диагностика система произойдет, только если вытащить ключ и вставить снова.

лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
аналогично себя ведет и лампа заряда аккумулятора;
лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Как проверить датчик АБС на работоспособность мультиметром

Через каждые 0,5 секунды индикатор будет выдавать сначала десятки, затем, после паузы 1,5 секунды, единицы через 0,5 секунды.
Если в памяти содержится более одной ошибки, то пауза между ними будет 2,5 секунды.
После того, как система выведет все ошибки, начнется их повтор через 4,5 секунды.

Как провести самодиагностику двигателя toyota и расшифровать коды ошибок
Индуктивный ДПКВ

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
Осмотрим и проверим:
- целостность разъёмов;
- проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
- загрязнение детали, возможные внешние механические повреждения;
- фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

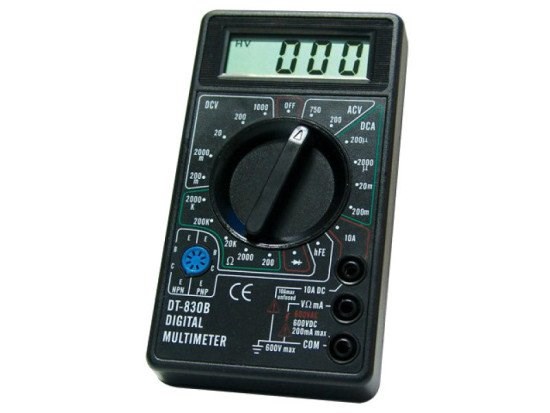

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
Снимаем колесо, если оно препятствует доступу к устройству.
Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.

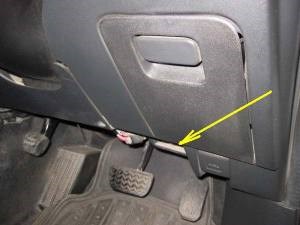

Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

ниже минимального порога − датчик неисправен;
приближается к нулю − короткое замыкание;
нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Признаки неисправности восьми основных датчиков автомобиля

Непрерывно блокируются колёса при резком торможении.
Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Datsun on-DO Установка сигнализации с 2014 года, точки подключения — Шерхан В датчиках такой проводник – это квадратная металлическая пластина размещенная в микросхеме, включающая в себя интегральную схему Холла и контролирующая электронную схему. Датчик АБС размещается напротив импульсного ротора. Ротор может быть выполнен полностью из металла с зубцами или в виде пластикового кольца с магнитными участками, и жестко закреплен на ступице колеса.

Датчик положения дроссельной заслонки (ДПДЗ)

Какую функцию выполняет датчик: датчик определяет положение дроссельной заслонки, сообщая информацию блоку управления двигателем, который регулирует точную дозировку впрыска топлива в камеру сгорания. Благодаря этому достигается оптимальный расход топлива в зависимости от положения педали газа.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».

Признаки неисправности датчика коленвала. Как проверить ДПКВ

Как проверить датчик АБС тестером или мультиметром, узнать работоспособность с помощью осцилографа, схема проверки видео и прочие нюансы вопроса Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

Признаки и причины неисправностей датчика ABS

Один и первых признаков указывающий на неисправность системы АБС – это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. Либо он загорается после начала движения.

Причин дефекта может быть множество, отметим наиболее часто встречаемые:

Обрывы проводов на датчике либо неисправность блока контроллера. В таких случаях на приборной панели появляется ошибка, выключается система, сигнал об изменении угловой скорости не подается.
Датчик колеса пришел в негодность. После включения система начинает самодиагностику и находит ошибку, однако продолжает работать. Возможно на контактах датчика появилось окисление, что привело к плохому сигналу, либо датчик АБС закоротило или он «упал» на массу.
Механические повреждения одного или нескольких элементов – подшипник ступицы, люфт ротора на датчике и т.п. В таких случаях система не включается.

Самым уязвимым звеном всей системы является колесный датчик, расположенный возле вращающейся ступицы и полуоси. Появление грязи или образование люфта подшипника ступицы может привести к полной блокировке системы АБС. О неисправности датчика просигнализируют следующие признаки:

на бортовом компьютере появляется код ошибки системы ABS;
отсутствие характерной вибрации и звука при нажимании на педаль тормоза;
при экстренном торможении блокируются колеса;
появляется сигнал стояночного тормоза при его отключенном положении.

При обнаружении одного или нескольких признаков первым делом состоит провести диагностику колесного датчика.

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

Машина ставится на ровной однородной поверхности, после фиксируется ее положение.
Снимается колесо, где будет проверяться датчик АБС.
Отключается разъем и зачищаются контакты и датчика, и самого штекера.
Осматриваются провода и их соединения на наличие потертостей, а также других следов повреждений изоляции.
Переключатель мультиметра переводится в режим измерений сопротивления.
Щупы тестера прикладываются к выходным контактам датчика и снимаются показания. При нормальных условия табло прибора должны показать цифру указанную в техпаспотре датчика. Если такой информации нет, за норму принимаем показания 0.5 – 2 кОм.
Затем не убирая щупы прокручивается колесо авто. Если датчик исправен сопротивление будет меняться, и чем выше скорость вращения, тем больше изменяется сопротивление.
Мультиметр переводится в режим измерения напряжения и проводится замер.
При скорости вращения колеса в 1 оборот/сек. Показатель должен быть в пределах 0.25 – 0.5 В. Чем выше скорость вращения, тем больше напряжение.
В такой же последовательности проводится проверка всех датчиков.

Признаки неисправности устройства — Для комплектации со всеми штатными концевиками к белому/черному проводу в жгуте водительского порога (см. рис. 9.1) или контакт 14 серого 20-контактного разъема блока комфорта (см. рис. 9.2), используя диодную развязку (при наличии штатного датчика капота). См. схему ниже;

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

При неисправности датчика коленвала нарушается синхронизация процесса. ЭБУ двигателя не знает, в какой момент подавать бензин, что сказывается на работе ДВС.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

загорание на приборной панели значка Check Engine;
потеря динамики автомобиля;
нестабильные обороты двигателя;
мотор глохнет самопроизвольно;
детонация в момент нажатия педали акселератора;
двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Вывод

Откройте капот и открутите фиксирующий болт датчика.
Достаньте ДПКВ наружу и очистите его от грязи.
Включите зажигание.
Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
Второй человек должен в этот момент услышать включение бензонасоса.
